​Пасля пажару BESS вы нарэшце разумееце, што aR і gG - гэта не адно і тое ж

Для ўладальнікаў бізнесу, інжынераў і спецыялістаў па закупках, якія працуюць на зарадных станцыях, сістэмах захоўвання энергіі, інвертарах і літыевых акумулятарных батарэях, ёсць да болю знаёмы сцэнар: каб скараціць выдаткі на кампаненты, каманда па закупках выбірае больш танны варыянт — адмаўляецца ад спецыяльных хуткадзейных засцерагальнікаў aR на карысць недарагіх гатовых павольных засцерагальнікаў gG.

Розніца ў кошце складае ўсяго некалькі дзясяткаў юаняў за адзінку. На паперы выдаткі зніжаюцца. Але калі кароткае замыканне адбываецца на месцы пасля дастаўкі партыі, матэматыка пераварочваецца - рамонт, замена модуля харчавання, кампенсацыя кліентам і страты падчас прастою складаюць дзясяткі тысяч юаняў. У горшым выпадку ўвесь кантэйнер для захоўвання энергіі згарае. Гэта не перабольшанне.

Нагляд за адным засцерагальнікам можа паставіць пад пагрозу ўвесь праект захоўвання энергіі

У траўні 2026 года на вугальнай шахце Ruffs Lane паблізу Рэйнворта, графства Нотынгемшыр, Вялікабрытанія, успыхнуў пажар батарэйнай сістэмы захоўвання энергіі. Густы чорны дым ішоў з двух пастаўленых адзін на аднаго кантэйнераў для захоўвання, абодва ахопленых агнём. Аб'ект з магутнасцю 7,5 МВт/7,5 МВт·гадз быў забяспечаны батарэямі LG і ўведзены ў эксплуатацыю ў 2017 годзе — гэта быў сёмы сеткавы BESS, уведзены ў эксплуатацыю ў Вялікабрытаніі.

У той час як афіцыйная прычына ўсё яшчэ расследуецца, інсайдэры галіны занадта добра ведаюць заканамернасць: пажары BESS амаль заўсёды звязаны са збоямі электрычнай абароны. Токі кароткага замыкання ў кластарах акумулятараў адрозніваюцца высокім напружаннем пастаяннага току, вялікай велічынёй току і адсутнасцю натуральнай кропкі перасячэння нуля. Калі ахоўныя прылады маюць недастатковыя характарыстыкі або нестандартную якасць, токі замыкання не могуць быць ліквідаваны своечасова. Цяпло назапашваецца, і ў выніку адбываецца ланцуговая рэакцыя — кантэйнер за кантэйнерам загараецца.

Засцерагальнік, які каштуе некалькі дзясяткаў юаняў, можа прывесці да поўнай страты BESS, месяцаў прастою, вялікіх патрабаванняў аб кампенсацыі і доўгатэрміновай шкоды брэнду. Ці варта ісці на такі кампраміс?

Шмат хто не адрознівае павольныя засцерагальнікі gG і хуткадзейныя засцерагальнікі aR

Шырока распаўсюджанае памылковае меркаванне простае: "Яны абодва з'яўляюцца засцерагальнікамі - калі намінальны паказчык супадае, гэта будзе працаваць".

Засцерагальнік gG першапачаткова быў распрацаваны для нізкавольтных размеркавальных панэляў і абароны кабеля ад перагрузкі ў жылых памяшканнях і малакамерцыйных прымяненнях пераменнага току — у сцэнарыях з нізкім токам і нізкай энергіяй пры няспраўнасці. Усталяваць яго на зараднай станцыі пастаяннага току або ў сістэме захоўвання энергіі падобна на тое, што папрасіць урача агульнай практыкі зрабіць экстранную кардыяхірургію. Неадпаведнасць выяўляе два крытычныя недахопы:

Павольнае рэагаванне не перахоплівае высокія токі кароткага замыкання

Прылады сілкавання IGBT і SiC у зарадных станцыях і сістэмах захоўвання энергіі надзвычай далікатныя. У момант кароткага замыкання магутныя імпульсныя токі могуць разбурыць модуль за мікрасекунды. Засцерагальнік gG мае вялікі час загарання дугі, што дазваляе прапускаць велізарную колькасць энергіі замыкання (I²t). Да таго часу, калі засцерагальнік нарэшце ліквідуе няспраўнасць - калі гэта калі-небудзь ліквідуе - дарагі сілавы модуль ужо разбураны, кантакты кантактара завараны, і дуга часта запальвае навакольныя матэрыялы.

Недастатковая магчымасць тушэння дугі пастаянным токам

Пастаянны ток не мае натуральнай кропкі перасячэння нуля, што робіць згасанне дугі па сваёй сутнасці цяжкім. Стандартныя элементы засцерагальніка gG утрымліваюць толькі няшчыльна запоўнены кварцавы пясок без прафесійнага дугагасільнага складу або працэсаў зацвярдзення. Ва ўмовах кароткага замыкання пастаяннага току высокага напружання дуга не можа быць хутка патушана, што прыводзіць да разрыву корпуса, уцечкі пяску і ўзгарання ўнутраных кабеляў - усё гэта класічныя прадвеснікі ўзгарання кантэйнераў BESS.

Што насамрэч адрознівае хуткадзейныя засцерагальнікі Galaxy Fuse aR Semiconductor ад gG?

Высакахуткасныя засцерагальнікі Galaxy Fuse, спецыяльна створаныя для зарадных станцый пастаяннага току, назапашвальнікаў энергіі і інвертараў, пераўзыходзяць звычайныя прадукты gG па матэрыялах, вытворчых працэсах і прадукцыйнасці:

Дакладна кіраваны I²t аддае прыярытэт абароне асноўных кампанентаў

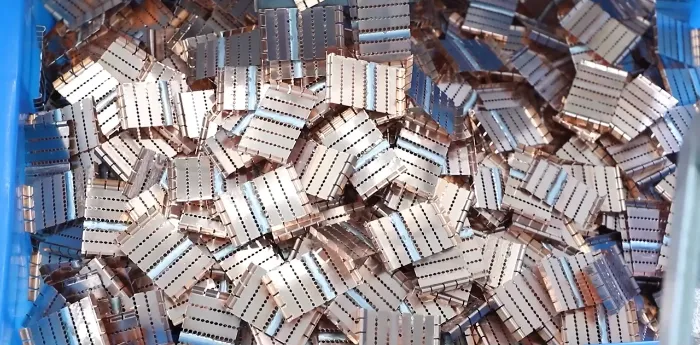

У Galaxy Fuse выкарыстоўваюцца плаўкія элементы з чыстага срэбра або пасярэбранай медзі — праводнасць срэбра ў 1,6 разы большая, чым у медзі, што забяспечвае значна больш хуткі водгук. Дакладна абмяжоўваючы значэнне прапускання I²t, энергія няспраўнасці паглынаецца і ланцуг ачышчаецца за мілісекунды, мінімізуючы цеплавую нагрузку на IGBT і SiC-прылады і захоўваючы дарагія сілавыя паўправаднікі.

Пасярэбраная канструкцыя таксама забяспечвае выдатную ўстойлівасць да стомленасці металу і карозіі. Дзякуючы штодзённаму цыклічнаму ўключэнню і выключэнню абсталявання з дапамогай неаднаразовых аперацый зарадкі/разрадкі, засцерагальнік застаецца надзейным на працягу доўгага часу без непрыемнага спрацоўвання.

Матэрыялы прэміум-класа, распрацаваныя для патрабавальных асяроддзяў з высокай тэмпературай

У корпусе засцерагальніка выкарыстоўваецца 95% кераміка з аксіду алюмінію высокай чысціні, адмаўляючыся ад недарагой 75% керамікі, якая звычайна сустракаецца ў прамысловасці. Гэта забяспечвае ўстойлівасць да высокіх тэмператур, устойлівасць да тэрмічнага ўдару і стабільную ізаляцыю нават у герметычных карпусах або пры працяглым уздзеянні сонца на вуліцы. У серыях высокай магутнасці выкарыстоўваюцца клемы з чыстай медзі (у два разы даражэй латуні), што забяспечвае больш нізкі рост тэмпературы пры працы з поўнай нагрузкай і пазбаўляе ад перагрэву кантактаў, дугі і кропкавай адукацыі.

Працэс загартоўкі дугой аўтамабільнага класа

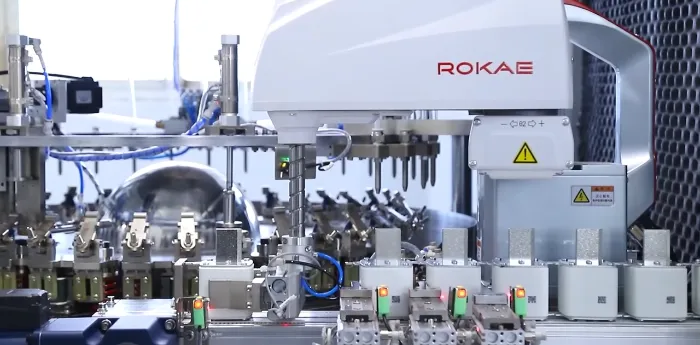

Большасць агульных засцерагальнікаў gG проста запаўняюцца рыхлым кварцавым пяском, цалкам прапускаючы стадыю зацвярдзення. У Galaxy Fuse выкарыстоўваецца кварцавы пясок высокай чысціні ў спалучэнні са спецыялізаванай дугагасільнай сумессю з наступным 8-гадзінным цыклічным працэсам отвержденія пры высокай і нізкай тэмпературы. У выніку атрымліваецца аднастайна шчыльны інтэграваны напаўняльнік, які хутка гасіць дугі падчас кароткага замыкання, гарантуючы адсутнасць разрыву корпуса, адсутнасць уцечкі пяску і істотна ліквідуючы рызыку ўзгарання ва ўмовах высокай прапускной здольнасці.

Поўнае пакрыццё напругі і адключальнай магутнасці для тэндэнцый высокага напружання

GСерыя высакахуткасных засцерагальнікаў alaxy Fuseвечка 750В, 1000В і 1500В пастаяннага току, з адключальнай здольнасцю да 250кА пастаяннага току. Гэта ахоплівае ўвесь спектр ад стандартных зарадных прылад пастаяннага току да звышхуткіх зарадных станцый 800 В і буйнамаштабных сістэм захоўвання энергіі C&I. Усе серыі маюць сертыфікаты UL, TUV, CE і CCC, што спрашчае зацвярджэнне як для ўнутраных, так і для экспартных праектаў.

Надзейны партнёр па прамысловасці: Galaxy Fuse — больш за 40 гадоў дасканаласці

Кампанія Zhejiang Galaxy Fuse Co., Ltd., заснаваная ў 1980 годзе, з'яўляецца прафесійным вытворцам засцерагальнікаў, які аб'ядноўвае даследаванні і распрацоўкі, тэсціраванне, вытворчасць і продаж. Кампанія прызнана ключавым прадпрыемствам былога Міністэрства машынабудавання і вядучым айчынным вытворцам засцерагальнікаў.

Асноўныя тэхнічныя магчымасці:

●48+ патэнтаў на прымяненне і вынаходніцтвы ў вытворчасці засцерагальнікаў; у 2017 годзе прызнана Нацыянальным высокатэхналагічным прадпрыемствам

●Сертыфікаваныя сістэмы кіравання: IATF16949, ISO9001, ISO14001 і ISO45001

●Прадукты адпавядаюць GB13539, IEC60269, VDE0636 і іншым міжнародным стандартам

●Экспартуецца больш чым у 80 краін і рэгіёнаў, уключаючы Еўропу, ЗША і Афрыку

Высакахуткасныя засцерагальнікі для сістэм захоўвання энергііз'яўляюцца ключавой сферай увагі для Galaxy Fuse. У адпаведнасці са строгімі патрабаваннямі прыкладанняў BESS — напружання пастаяннага току да 1500 В, токі кароткага замыкання, якія дасягаюць сотняў кілаампер, і неабходнасць абсалютнай надзейнасці гашэння дугі ў закрытых батарэйных асяроддзях — у прадуктах серыі захоўвання энергіі Galaxy Fuse выкарыстоўваюцца плаўкія элементы з чыстага срэбра і дугагасільныя носьбіты з кварцавага пяску высокай чысціні ў спалучэнні з аптымізаванай канструкцыяй гарлавіны. Гэта забяспечвае рэакцыю на мікрасекундным узроўні і надзейнае перапыненне пры экстрэмальных умовах няспраўнасці.

Заключныя думкі

Розніца ў некалькі дзясяткаў юаняў за адзінку нязначная ў агульным кошце зараднай станцыі або сістэмы захоўвання энергіі. Але ён абараняе самы дарагі кампанент ва ўсёй сістэме — сілавыя паўправаднікі — і, у канчатковым рахунку, надзейнасць актыву на працягу ўсяго тэрміну службы.

Пажар Nottingham BESS служыць цвярозым напамінам: нязначны, здавалася б, кампанент можа стаць самым слабым звяном ва ўсёй ланцужку бяспекі, калі адбываецца няспраўнасць. Інфраструктура захоўвання энергіі і зарадкі прынцыпова адрозніваецца ад агульнага размеркавання электраэнергіі. Высокае пастаяннае напружанне, моцныя токі кароткага замыкання і адсутнасць натуральнага перасячэння нуля патрабуюць строгага адбору, дакладнай каардынацыі I²t і бескампраміснага кантролю якасці.

Тое, што сапраўды каштуе вам, так гэта не хуткадзейны засцерагальнік з належнымі характарыстыкамі - гэта павольны засцерагальнік, які, як вы спадзяваліся, ніколі не спрацуе.

Galaxy Fuseпрысвяціў больш за 40 гадоў распрацоўцы высакаякасных засцерагальнікаў, ад распрацоўкі матэрыялаў і канструктыўнага дызайну да працэсаў гашэння дугі - кожны крок у параўнанні з сусветнымі лідэрамі галіны. На зарадных станцыях, сістэмах пераўтварэння электраэнергіі BESS і фотаэлектрычных інвертарах высакахуткасныя засцерагальнікі Galaxy Fuse былі разгорнуты ў шматлікіх праектах па ўсім свеце, што было праверана буйнамаштабнымі пастаўкамі і доўгатэрміновай эксплуатацыяй на месцах.

Бяспека не з'яўляецца зонай для кампрамісаў. Каб атрымаць тэхнічную падтрымку па выбары засцерагальніка для інфраструктуры захоўвання энергіі або зарадкі — ад каардынацыі I²t да комплексных рашэнняў для абароны сістэмы —звязацца з Galaxy Fuseтэхнічная група. Мы забяспечваем скразную інжынерную падтрымку на працягу ўсяго вашага праекта.
