Хуткадзейны засцерагальнік супраць звычайнага: у чым сапраўдная розніца?

Пры распрацоўцы сілавых электронных сістэм выбар засцерагальніка непасрэдна вызначае запас бяспекі абсталявання і эфектыўнасць абароны ад няспраўнасцяў. Сутыкаючыся з хуткадзейнымі засцерагальнікамі супраць звычайных, многія інжынеры робяць грубы выбар, заснаваны выключна на намінальным току і напрузе, не звяртаючы ўвагі на фундаментальныя адрозненні ў матэрыялазнаўстве, механізмах рэагавання і сцэнарыях прымянення. Гэты недагляд можа выклікаць сур'ёзныя рызыкі ў новых сістэмах энергетыкі і захоўвання энергіі.

У гэтым артыкуле прыводзіцца сістэматычны аналіз асноўных адрозненняў паміж хуткадзейнымі і звычайнымі засцерагальнікамі — ад канструкцыі і механізмаў заплаўлення да межаў прымянення — каб дапамагчы інжынерам прымаць правільныя рашэнні пры выбары.

Структура і матэрыялы: ад "металічнага дроту" да "дакладнага плаўкага элемента"

Плаўкі элемент звычайнага засцерагальніка звычайна вырабляецца з металічнага дроту геаметрычнай формы, адрозніваецца простай структурай і нізкім коштам вытворчасці. Яго логіка плаўлення абапіраецца на джоўлева цяпло, якое выпрацоўваецца самім токам перагрузкі; калі назапашванне цяпла дасягае тэмпературы плаўлення, элемент плавіцца і размыкае ланцуг. Такая канструкцыя робіць яго прыдатным для сцэнарыяў, калі хуткае рэагаванне не з'яўляецца крытычным, напрыклад, для абароны ад перагрузкі для кабеляў і правадоў.

Хуткадзейны засцерагальнік, аднак, спецыяльна аптымізаваны як па матэрыялах, так і па структуры. Яго плаўкі элемент зроблены з чыстага срэбра, пасярэбранай медзі або чыстай медзі ў форме прамавугольнай тонкай паласы з вузкімі круглымі адтулінамі і папярэдне размешчанымі плямамі прыпоя з нізкай тэмпературай плаўлення ў пэўных месцах. Вынаходлівасць гэтай канструкцыі заключаецца ў тым, што пры перагрузцы або малым кратным току кароткага замыкання спачатку плавіцца пляма прыпоя, і дзякуючы металургічнаму эфекту паскараецца хуткае разрыў элемента ў звужаным гарлавіне, дасягаючы разрыву ланцуга за некалькі мікрасекунд да мілісекунд.

Па сутнасці, звычайныя засцерагальнікі абапіраюцца на «натуральнае назапашванне цяпла», у той час як хуткадзейныя засцерагальнікі дасягаюць «актыўнага паскоранага разрыву» з дапамогай канструкцыі і распрацоўкі матэрыялаў — гэта самае прынцыповае адрозненне паміж імі.

Хуткасць водгуку: разрыў у мілісекундах і мікрасекундах

Хуткасць водгуку з'яўляецца найбольш інтуітыўна зразумелай розніцай паміж двума тыпамі засцерагальніка.

Для звычайных засцерагальнікаў час плаўлення адваротна прапарцыянальны кратнаму току перагрузкі: чым больш ток перавышае намінальнае значэнне, тым карацей час плаўлення; наадварот, пры меншых кратных перагрузках час плаўлення можа падоўжыцца да некалькіх секунд ці нават больш. Гэтая характарыстыка "затрымкі часу" прымальная для абароны кабеляў, таму што кабелі маюць пэўную цеплавую магутнасць і здольнасць да кароткачасовых перагрузак.

Зусім інакш паводзяць сябе хуткадзейныя засцерагальнікі. Дзякуючы «паскараючаму» механізму плям прыпоя з нізкай тэмпературай плаўлення і эфекту канцэнтрацыі шчыльнасці току звужанай шыйкі, хуткадзейныя засцерагальнікі могуць ачысціць ланцуг за мілісекунды ці нават мікрасекунды. Гэтая экстрэмальная хуткасць імкнецца не дзеля самой сябе, а для выдалення току замыкання ў межах часу, які могуць вытрымаць паўправадніковыя прылады (напрыклад, IGBT, SiC MOSFET і выпрамныя дыёды) — цеплавы допуск паўправаднікоў звычайна складае ўсяго парадку мілісекунд, і звычайныя засцерагальнікі не могуць адпавядаць гэтаму патрабаванню абароны.

Сцэнарыі прымянення: Мэты абароны вызначаюць логіку выбару

Межы прымянення хуткадзейных і звычайных засцерагальнікаў, натуральна, вызначаюцца іх адпаведнымі характарыстыкамі рэакцыі.

Звычайныя засцерагальнікі ў асноўным выкарыстоўваюцца для абароны кабеляў і правадоў ад перагрузкі і кароткага замыкання. Кабелі валодаюць пэўнай цеплавой інэрцыяй; кароткачасовыя перагрузкі не адразу выклікаюць пашкоджанне ізаляцыі, таму дапушчальная некаторая затрымка ў спрацоўванні засцерагальніка. Гэта тлумачыць, чаму звычайныя засцерагальнікі па-ранейшаму шырока выкарыстоўваюцца ў размеркавальных і прамысловых лініях электраперадач.

З іншага боку, хуткадзейныя засцерагальнікі прызначаны для абароны паўправадніковых сілавых прыбораў і выпрамніковых вузлоў. У фотаэлектрычных інвертарах, зарадных станцыях пастаяннага току і пераўтваральніках назапашвання энергіі (PCS) модулі IGBT і SiC вельмі ўразлівыя да перагрузкі па току - калі адбываецца кароткае замыканне, ток павінен быць ачышчаны на працягу сотняў мікрасекунд, інакш прылада будзе незваротна пашкоджана. Хуткадзейныя засцерагальнікі з'яўляюцца менавіта рашэннем гэтага патрабавання.

У прыватнасці, у сістэмах захоўвання энергіі (ESS), прымяненне высакахуткасных засцерагальнікаў мае вырашальнае значэнне. Токі кароткага замыкання ў акумулятарных кластарах адрозніваюцца высокім напружаннем пастаяннага току, высокай велічынёй току і адсутнасцю натуральнага перасячэння нуля, што прад'яўляе строгія патрабаванні да адключальнай здольнасці і гашэння дугі. Высакахуткасныя засцерагальнікі пастаяннага току для назапашвання энергіі павінны не толькі забяспечваць хуткую рэакцыю, але і надзейна тушыць дугі без перазапальвання ва ўмовах высокага напружання пастаяннага току, забяспечваючы пры гэтым дастатковую адключальную здольнасць, каб спраўляцца з надзвычай высокімі токамі кароткага замыкання, якія могуць забяспечваць акумулятарныя кластары.

Класіфікацыя IEC: тэхнічны разрыў паміж aR і gG

З пункту гледжання стандартаў на засцерагальнікі Міжнароднай электратэхнічнай камісіі (IEC), розніца паміж хуткадзейнымі і звычайнымі засцерагальнікамі вызначана колькасна і стандартызавана.

Звычайныя засцерагальнікі звычайна трапляюць уgG(поўная абарона кабеля), забяспечваючы поўную абарону ад перагрузкі і кароткага замыкання, але з адносна большым часам працы, прыдатны для агульнага размеркавання і абароны кабеля.

Хуткадзейныя засцерагальнікі ставяцца даaR(абарона паўправаднікоў няпоўнага дыяпазону) клас. Засцерагальнікі aR спецыяльна распрацаваны для абароны паўправадніковых прылад, адрозніваюцца надзвычай нізкімі значэннямі I²t (энергія прапускання) і моцнай здольнасцю абмежаваць ток. Яны могуць адключаць ток замыкання на самай ранняй стадыі замыкання, абмяжоўваючы энергію замыкання ў межах здольнасці вытрымліваць паўправадніковыя прылады. Засцерагальнікі aR не забяспечваюць абарону ад перагрузак з нізкім узроўнем кратнасці — гэтая функцыя прызначаецца сістэмам кіравання або кантактарам, утвараючы выразную функцыянальную іерархію.

Galaxy Fuse: высакахуткасныя рашэнні для засцерагальніка для новай энергіі і захоўвання энергіі

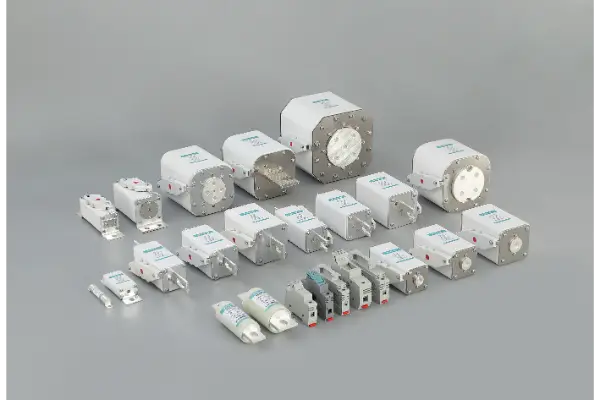

Galaxy Fuseмае больш чым 40-гадовы досвед працы ў галіне даследаванняў і распрацовак і вытворчасці засцерагальнікаў, назапашваючы глыбокі тэхнічны вопыт у сегменце хуткадзейных засцерагальнікаў. Для новых энергетычных прымянення, такіх як фотаэлектрычныя інвертары, зарадныя станцыі пастаяннага току і пераўтваральнікі захоўвання энергіі, Galaxy Fuse прапануе шырокі спектр высокаэфектыўных высакахуткасных засцерагальнікаў.

Спецыяльныя высакахуткасныя засцерагальнікі сістэмы назапашвання энергііз'яўляюцца ключавой сферай увагі для Galaxy Fuse. Сістэмы захоўвання энергіі патрабуюць значна большага ад засцерагальнікаў, чым звычайныя прамысловыя прымянення: пастаяннае напружанне да 1500 В, токі кароткага замыкання, якія дасягаюць сотняў кілаампер, і неабходнасць абсалютнага гашэння дугі і надзейнасці адключэння ў закрытых батарэйных асяроддзях. У прадуктах серыі назапашвальнікаў энергіі Galaxy Fuse выкарыстоўваюцца плаўкія элементы з чыстага срэбра і асяроддзе для гашэння дугі з кварцавага пяску высокай чысціні ў спалучэнні з аптымізаванай канструкцыяй гарлавіны, каб забяспечыць рэакцыю на ўзроўні мікрасекунд і надзейнае перапыненне пры экстрэмальных умовах няспраўнасці.

Асноўныя тэхнічныя перавагі:

●Элементы з чыстага срэбра / пасярэбранай медзі:Нізкая тэмпература плаўлення і высокая праводнасць забяспечваюць хуткую рэакцыю

● Аптымізаваная структура гарлавіны:Дакладны кантроль кропак плаўлення для паслядоўнага перапынення дугі

●Кварцавы пясок высокай чысціні.Хутка паглынае энергію дугі і душыць паўторнае запальванне

● Поўная сертыфікацыя:Прадукты адпавядаюць IEC60269, GB13539 і іншым міжнародным стандартам, некалькі серый маюць сертыфікаты UL, TUV і CE

● Поўная тэхнічная падтрымка дадзеных:Забяспечвае вымераныя крывыя I²t і крывыя току адключэння, палягчаючы інжынерам дакладныя разлікі каардынацыі абароны сістэмы

Заключэнне

Розніца паміж хуткадзейнымі і звычайнымі засцерагальнікамі выходзіць далёка за межы павярхоўнага ўзроўню "хуткі супраць павольнага". Ад выбару матэрыялу і канструктыўнай аптымізацыі да механізмаў рэагавання і класіфікацыі IEC, яны прадстаўляюць зусім розныя філасофіі абароны.

Звычайныя засцерагальнікі абараняюць «цеплаёмістасць» кабеляў; хуткадзейныя засцерагальнікі абараняюць «далікатнае акно» паўправаднікоў. У сучасных хутка растучых новых сектарах энергетыкі і назапашвання энергіі разуменне і правільнае выкарыстанне унікальнай каштоўнасці хуткадзейных засцерагальнікаў з'яўляецца важным навыкам для кожнага інжынера па сілавой электроніцы.

Galaxy Fuse – больш за 46 гадоў прыхільнасці да высакаякаснай вытворчасці засцерагальнікаў, прысвечаны забеспячэнню бяспечных і надзейных рашэнняў абароны ланцугоў для новай глабальнай энергіі і сістэм захоўвання энергіі.

Калі ласка, па тэхнічную падтрымку па выбары высакахуткаснага засцерагальніка для захоўвання энергіі або новага энергетычнага абсталяваннязвязацца з Galaxy Fuseтэхнічная група.
