Як кантактары пастаяннага току і засцерагальнікі працуюць разам?

I. Функцыянальнае вызначэнне: двухузроўневая архітэктура абароны з выразна вызначанымі ролямі

Контактор пастаяннага току: кіраваны выканаўчы выключальнік

Контактор пастаяннага току - гэта электрамеханічнае камутацыйнае прылада, якое злучае і раз'ядноўвае ланцугі пастаяннага току вялікай магутнасці па камандах сістэмы кіравання. Яе асноўныя функцыі ў зараднай станцыі ўключаюць:

• Кіраванне пачаткам/прыпынкам зарадкі: Замыкаецца для ўстанаўлення шляху зарадкі па камандзе ад BMS або кантролера зарадкі і адкрываецца для адключэння пасля завяршэння.

•Экстраная ізаляцыя: Выконвае кантраляванае адключэнне сілкавання пасля атрымання каманды, калі сістэма выяўляе ненармальныя ўмовы, такія як перагрэў, перанапружанне або няспраўнасці ізаляцыі.

•Кіраванне папярэдняй зарадкай: Працуе з рэзістарам папярэдняй зарадкі для абмежавання кідка пускавога току да таго, як асноўная ланцуг будзе падключана, абараняючы кандэнсатары шыны.

Засцерагальнік пастаяннага току: прылада пасіўнай канчатковай абароны

Засцерагальнік - гэта аднаразовы ахоўны элемент, які надзейна адключае токі замыкання да таго, як яны нанясуць незваротную шкоду. Фундаментальныя адрозненні паміж паўправадніковымі хуткадзейнымі засцерагальнікамі, якія выкарыстоўваюцца на зарадных станцыях пастаяннага току, і звычайнымі прамысловымі засцерагальнікамі:

•Адказ мікрасекунднага ўзроўню: Нашмат хутчэй, чым дзясяткі мілісекунд, неабходныя для механічнага спрацоўвання контактора.

•Характарыстыка абмежавання току: Абмяжоўвае энергію току замыкання ў межах вытрымлівання наступных прылад харчавання (IGBT/SiC).

•Магчымасць тушэння дугі пастаяннага току: Надзейнае перапыненне ў сістэмах 500–1500 В пастаяннага току без рызыкі паўторнага ўзгарання.

•Рэзюмэ пазіцыянавання: Контактор - гэта кіраваныя «вароты бяспекі»; узрывальнік з'яўляецца незаменнай «апошняй лініяй абароны».

II. Інжынерная логіка каардынаванага супастаўлення

Канструкцыя абароны зараднай станцыі - гэта далёка не простая ўстаноўка двух прылад у адным корпусе. Іх каардынацыйныя адносіны складаюць асноўную тэхнічную логіку шматслойнай архітэктуры абароны.

Тыповая тапалогія ланцуга харчавання

Уваход сеткі → Модуль пераменнага/пастаяннага току → Шына пастаяннага току → Засцерагальнік → Галоўны кантактар → Контактор папярэдняй зарадкі + Рэзістар → Інтэрфейс аўтамабіля

Іерархія абароны і час рэагавання

Тыповыя рэжымы адмовы з-за неадпаведнай каардынацыі

Асноўны крытэрый дызайну: Значэнне I²t праходжання засцерагальніка павінна быць строга меншым за значэнне I²t устойлівасці да кароткага замыкання абароненага кантактара.

III. Пяць ключавых тэхнічных параметраў для супастаўлення і выбару

1. Намінальнае напружанне: спецыфічнае для пастаяннага току з вялікім запасам

Паколькі пастаянны ток не мае натуральнай кропкі перасячэння нуля, згасанне дугі значна складаней, чым у сістэмах пераменнага току. Такім чынам, логіка выбару для прылад пастаяннага току прынцыпова адрозніваецца ад прылад пераменнага току.

Прынцып выбару: Намінальнае напружанне засцерагальніка і контактора павінна быць ≥ максімальнага напружання сістэмы пастаяннага току.

• Платформа для зарадкі 800 В → Рэкамендаваны рэйтынг 1000 В пастаяннага току або вышэй

• Сістэма захоўвання энергіі 1500 В → Неабходна выбраць 1500 В пастаяннага току або вышэй

Тэхнічнае папярэджанне: Катэгарычна забараняецца замяняць прадукты з рэйтынгам пераменнага току прыладамі, якія працуюць з пастаянным токам. Адсутнасць эфектыўнага гашэння дугі падчас адключэння можа прывесці да катастрафічных наступстваў.

2. Намінальны ток: запас для кантактараў, разлік I²t для засцерагальнікаў

Кантактар ​​пастаяннага току:

•Намінальны ток пастаяннага току павінен перавышаць максімальны выхадны ток зараднай станцыі.

• Каэфіцыент інжынернага вопыту: рэкамендаваны выбар прыблізна 1,2×.

Засцерагальнік пастаяннага току:

•Выбар не павінен грунтавацца выключна на намінальным току; I²t і адключальная здольнасць павінны быць комплексна ацэнены.

•I²t плаўлення засцерагальніка павінен быць ніжэй за вытрымліваючы I²t абароненага паўправадніковага модуля (IGBT/SiC).

• Каэфіцыент інжынернага вопыту: рэкамендаваны выбар прыблізна 1,5×.

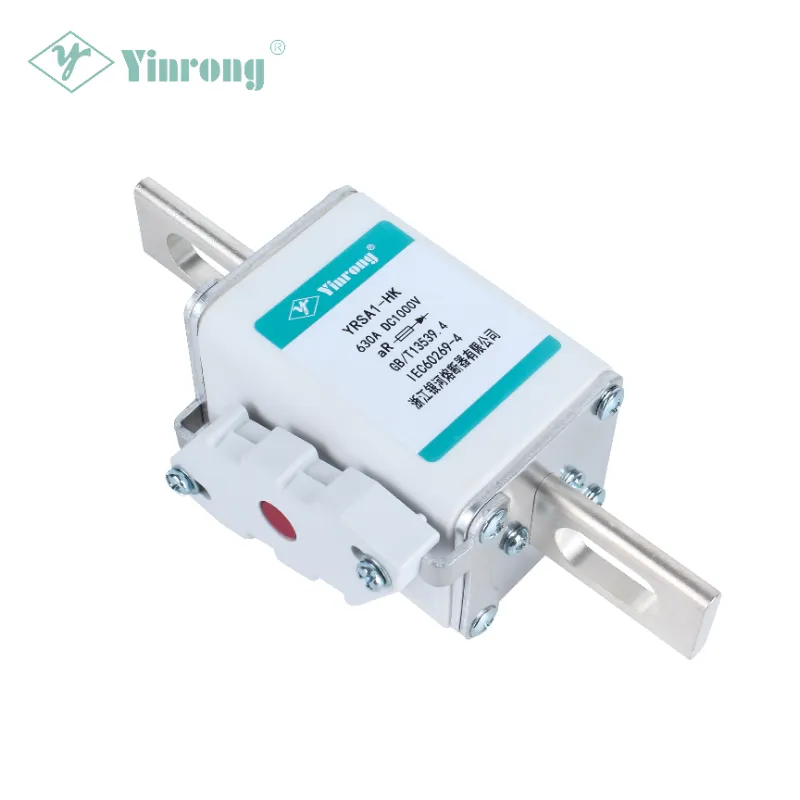

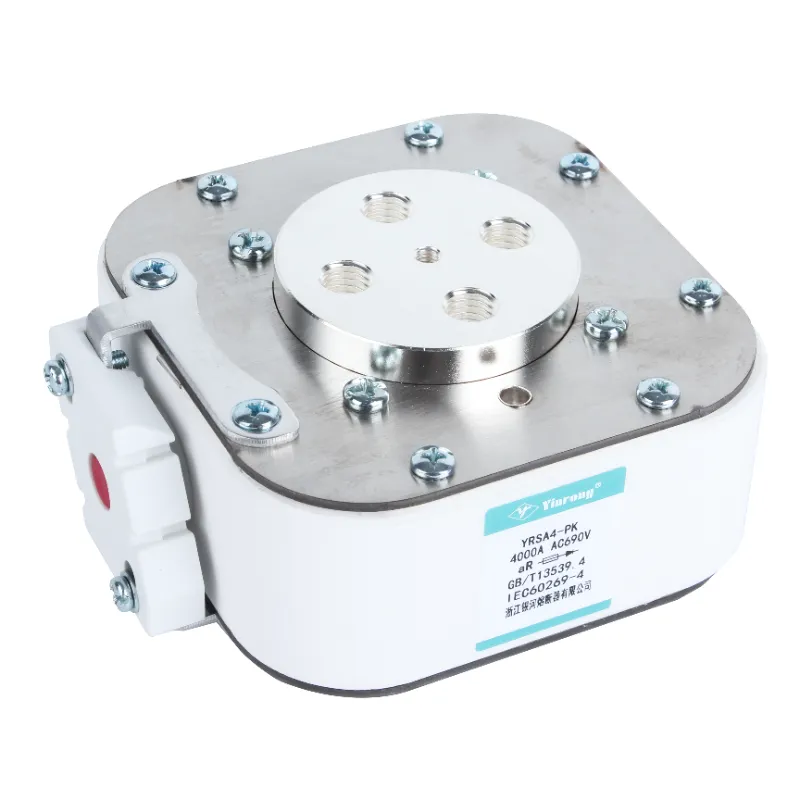

Серыя YRSA ад Zhejiang Galaxy Fuse ахоплівае намінальныя напружання ад 690 В да 1500 В і намінальныя токі ад 10 А да 3000 А, паказваючы элементы засцерагальнікаў з пасярэбранай чыстай медзі або чыстага срэбра з пераменным папярочным перасекам, размешчаныя ў высокатрывалых керамічных трубах з аксіду алюмінію, з кварцавым пяском высокай чысціні ў якасці дугагасільнай асяроддзя.

3. I²t Каардынацыя: асноўны параметр адпаведнага дызайну

I²t (ампер-квадрат-секунды) з'яўляецца найбольш важным колькасным паказчыкам пры выбары засцерагальніка і кантактара.

Адносіны абмежаванняў выбару:

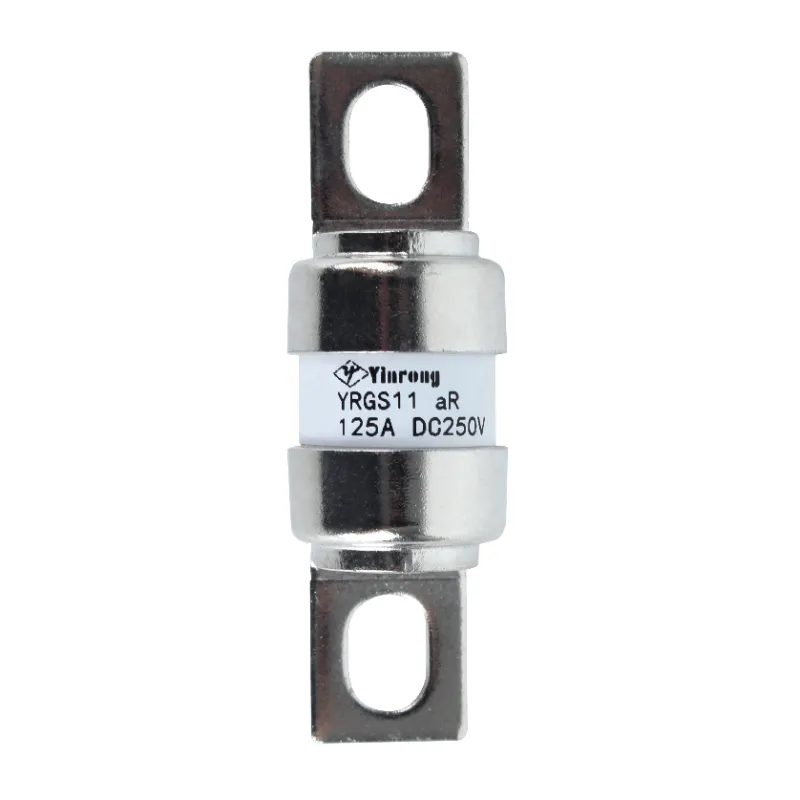

Серыя хуткадзейных засцерагальнікаў Galaxy Fuse мае нізкія значэнні I²t, моцную здольнасць абмежаваць ток і высокую адключальную здольнасць, што робіць іх прыдатнымі для абароны ад кароткага замыкання паўправадніковых прыбораў і поўнага абсталявання.

4. Селектыўная каардынацыя часу і току

У шматузроўневай архітэктуры абароны ахоўная прылада, бліжэйшая да месца няспраўнасці, павінна спрацаваць першай.

5. Тэмпература навакольнага асяроддзя і зніжэнне номінальных характарыстык

Зарадныя станцыі разгортваюцца ў шырокім дыяпазоне асяроддзяў, з інжынернымі патрабаваннямі ад -40°C нізкіх тэмператур да +85°C высокіх тэмператур. Як засцерагальнікі, так і контакторы павінны быць паменшаны магутнасцю ў адпаведнасці з фактычнай тэмпературай навакольнага асяроддзя.

IV. Galaxy Fuse: прафесійны выбар для абароны зараднай станцыі пастаяннага току

Заснаваны ў 1980 годзе,Zhejiang Galaxy Fuse Co., Ltd. з'яўляецца прафесійным прадпрыемствам, якое аб'ядноўвае даследаванні і распрацоўкі, тэсціраванне, вытворчасць, продаж і імпарт/экспарт. З'яўляючыся ключавым прадпрыемствам былога Міністэрства машынабудавання і вядучым вытворцам засцерагальнікаў у Кітаі, асноўнай прадукцыяй кампаніі з'яўляюцца фотаэлектрычныя засцерагальнікі пастаяннага току, засцерагальнікі для новых энергетычных аўтамабіляў і засцерагальнікі для зарадных станцый. Прадукцыя адпавядае стандартам IEC 60269, GB/T 13539.4 і іншым міжнародным і ўнутраным стандартам і экспартуецца больш чым у 80 краін і рэгіёнаў, уключаючы Еўропу, Амерыку, Паўднёва-Усходнюю Азію і Блізкі Усход.

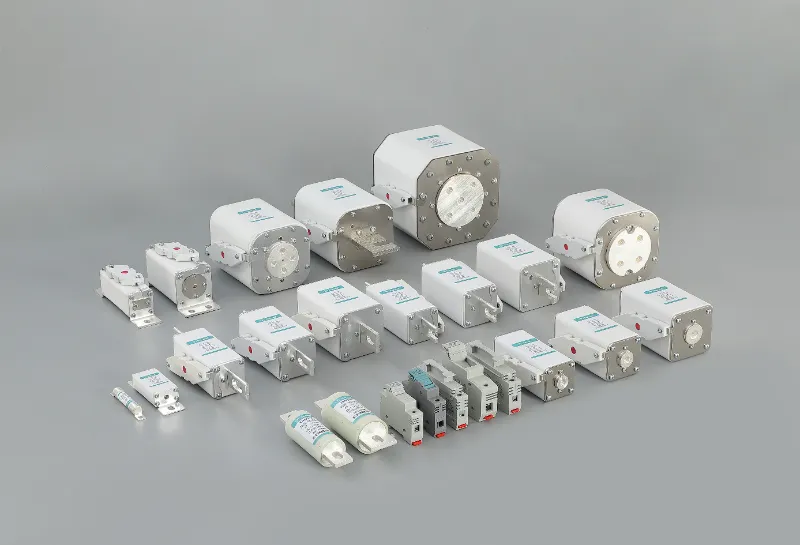

Рэкамендуемая серыя прадуктаў для абароны ад пастаяннага току для зарадных станцый

Асноўныя тэхнічныя перавагі Galaxy Fuse

•Поўная серыя міжнародных сертыфікатаў: Некалькі серый прайшлі сертыфікаты TÜV, UL, CE і CQC. Сістэмы кіравання ахопліваюць IATF 16949, ISO 9001, ISO 14001 і ISO 45001.

•Спелыя каардынацыйныя рашэнні: Шырокі інжынерны вопыт каардынацыі з асноўнымі кантактарамі пастаяннага току і сталымі рашэннямі выбару.

• Поўная тэхнічная падтрымка дадзеных: Забяспечвае вымераныя крывыя I²t і крывыя току адключэння для палягчэння дакладных разлікаў каардынацыі з кантактарамі.

• Глыбокае тэхнічнае назапашванне: Мае больш за 48 патэнтаў на карысную мадэль і вынаходніцтвы для вырабу вырабаў з узрывальнікамі і ў 2017 годзе прызнана нацыянальным высокатэхналагічным прадпрыемствам.

• Удзел у галіновых стандартах: Прадукцыя адпавядае стандартам GB/T 13539.4, IEC 60269 і многім іншым міжнародным і ўнутраным стандартам.

V. Заключэнне

Адпаведнасць кантактараў і засцерагальнікаў на зарадных станцыях пастаяннага току можна тэхнічна абагульніць наступным чынам: функцыянальнае расслаенне, каардынацыя па часе і ўзаемаблакіроўка параметраў.

•Засцерагальнік адключае ток кароткага замыкання на ўзроўні мікрасекунд, каб забяспечыць бяспеку IGBT/SiC і іншых сілавых паўправаднікоў.

•Контактар ​​адказвае за кантраляванае кіраванне пераключэннем, выкананне звычайных каманд пуск/спын і аварыйнае адключэнне.

• Абодва служаць узаемным рэзервовым рэзерваваннем, утвараючы двайны бар'ер бяспекі.

Пры правільным падборы кожны выконвае свае абавязкі з узроўневай абаронай; пры неадпаведнасці наступствы вар'іруюцца ад адмовы абароны да перагарання абсталявання.

Маючы больш за 40 гадоў адданасці высакаякасным даследаванням і распрацоўкам засцерагальнікаў, Galaxy Fuse імкнецца прадастаўляць бяспечныя і надзейныя рашэнні для абароны ланцугоў для зарадных станцый пастаяннага току.

Для тэхнічнай падтрымкі па выбары засцерагальнікаў для сістэм абароны зарадных станцый пастаяннага току або каардынацыі з кантактарамі, калі ласказвярніцеся ў тэхнічную групу Galaxy Fuse.
