​Выбар засцерагальніка: асноўныя крокі і ключавыя меркаванні

Засцерагальнікі шырока прызнаны ў электрычных сістэмах як апошняя лінія абароны ад перагрузкі па току — іх правільны выбар непасрэдна вызначае здольнасць адключаць збой і запасы бяспекі абсталявання. Няправільны выбар не толькі прыводзіць да частых адключэнняў электраэнергіі абсталявання, але таксама можа стаць прычынай сур'ёзных аварый, такіх як пажары і выбухі. Аднак, сутыкнуўшыся з многімі складанымі параметрамі, такімі як намінальнае напружанне, характарыстыкі току, адключальная здольнасць і зніжэнне тэмпературы, многія інжынеры і супрацоўнікі па закупках часта не ведаюць, з чаго пачаць. Як прафесійны пастаўшчык кампанентаў для абароны ланцугоў,Galaxy Fuseна працягу многіх гадоў актыўна займаецца абаронай ад засцерагальнікаў і размеркавання электраэнергіі, прапаноўваючы поўны асартымент вырабаў з засцерагальнікамі gL/gG павольнага замыкання, хуткадзейнага тыпу і спецыфічнага тыпу пастаяннага току, дапамагаючы кліентам дасягнуць бяспечнай, дакладнай і надзейнай абароны ад перагрузкі і кароткага замыкання. Гэты артыкул, спалучаючы міжнародныя стандарты выбару з практычным вопытам, сістэматычна апісвае асноўныя крокі і ключавыя меркаванні для выбару засцерагальніка, дапамагаючы вам прыняць правільныя рашэнні на падставе такіх памераў, як напружанне, ток, характэрныя крывыя і адключаючая здольнасць, а таксама дае яснае, дзейснае кіраўніцтва па выбары.

1. Вызначце намінальнае напружанне:

Намінальнае напружанне засцерагальніка павінна быць роўна або перавышаць максімальнае працоўнае напружанне абароненай ланцуга (уключаючы магчымыя пераходныя перанапружання). Для ланцугоў пастаяннага току асаблівая ўвага патрабуецца пры выбары засцерагальнікаў, спецыяльна прызначаных для пастаяннага току, таму што перапыніць дугу пастаяннага току нашмат складаней, чым перапыніць дугу пераменнага току.

2. Вызначце бягучы рэйтынг (найбольш важны і складаны)

Нармальны працоўны ток:

Дакладна вымерайце або разлічыце бесперапынны ток, спажываны ланцугом у нармальных умовах працы. Намінальны ток засцерагальніка павінен быць большым за звычайны працоўны ток ланцуга і меншым за бяспечную нагрузачную здольнасць па току абароненага правадніка або кампанентаў.

3. Асноўныя меркаванні для выбару намінальнага току

(1) Характарыстычная крывая засцерагальніка

Звярніцеся да характарыстыкі час-ток ад вытворцы.

Упэўніцеся, што пры нармальным працоўным току засцерагальнік не згарае (г.зн. час працы засцерагальніка большы за нармальны працоўны ток).

Пры токах перагрузкі або кароткага замыкання, якія патрабуюць абароны, засцерагальнік павінен бяспечна спрацаваць на працягу досыць кароткага часу (г.зн. крывая знаходзіцца злева ад кропкі перагрузкі/кароткага замыкання).

(2) Абарона ад перагрузкі

Для абсталявання з кідкам пускавога току падчас запуску, напрыклад, рухавікоў і трансфарматараў, засцерагальнік павінен вытрымліваць пускавы (усплёск) току без адключэння на працягу дапушчальнага часу запуску (выбірайце засцерагальнік з дастатковым значэннем I²t).

У той жа час, калі ўзнікае перагрузка (напрыклад, у 1,5-6 разоў перавышае намінальны ток), засцерагальнік павінен спрацаваць на працягу дапушчальнага часу перагрузкі абсталявання. Выбірайце засцерагальнікі з павольным узгараннем або з затрымкай (напрыклад, gL/gG, тып T).

(3) Абарона ад кароткага замыкання

Засцерагальнік павінен перарываць вельмі вялікія токі кароткага замыкання за надзвычай кароткі час (звычайна за мілісекунды), каб прадухіліць пашкоджанне абсталявання і пажар. Патрабуецца дастатковая адключальная здольнасць (гл. наступны раздзел).

(4) Зніжэнне тэмпературы

Намінальны ток засцерагальніка памяншаецца пры высокай тэмпературы навакольнага асяроддзя. Пракансультуйцеся з табліцай дадзеных і выканайце разлікі зніжэння на аснове максімальнай фактычнай тэмпературы асяроддзя ўстаноўкі. Напрыклад, пры тэмпературы навакольнага асяроддзя 55°C можа спатрэбіцца выбраць засцерагальнік з намінальным токам на 50% або больш, чым звычайны працоўны ток. Пазбягайце ўстаноўкі засцерагальнікаў у закрытых памяшканнях з высокай тэмпературай або побач з кампанентамі, якія выдзяляюць цяпло.

(5) Перанапружанне токаў і старэнне

Частыя пускавыя імпульсы або працяглыя невялікія перагрузкі могуць паскорыць старэнне засцерагальніка, выклікаючы яго ачыстку нават пры нармальным працоўным току. Ацаніце бягучыя ваганні фактычнай працы.

4. Вызначце адключальную здольнасць (перарывальны рэйтынг)

Намінальная адключальная здольнасць засцерагальніка павінна быць большай або роўнай максімальнаму чаканаму току замыкання, які можа ўзнікнуць у абароненым ланцугу (звычайна гэта ток кароткага замыкання ў месцы ўстаноўкі). Для канчатковых ланцугоў або бытавых ланцугоў адключальная здольнасць можа складаць некалькі тысяч ампер (напрыклад, 6 кА). Для прамысловых галоўных размеркавальных шчытоў, размешчаных побач з вялікімі трансфарматарамі, адключальная здольнасць можа складаць дзясяткі ці нават сотні кілаампер (напрыклад, 50 кА, 100 кА або вышэй). Выбар засцерагальніка з недастатковай адключаючай здольнасцю можа прывесці да разрыву засцерагальніка або няздольнасці надзейна пагасіць дугу пры перапыненні вялікага току замыкання, што прывядзе да сур'ёзных аварый.

Крытычныя папярэджанні аб бяспецы

Без замен:

Ні ў якім разе не выкарыстоўвайце засцерагальнік з номіналам току вышэй указанага і не замяняйце засцерагальнік дротам (медным або жалезным). Гэта сур'ёзная пажарная небяспека.

Асцярожна з DC:

У сістэмах пастаяннага току заўсёды выкарыстоўвайце засцерагальнікі з дакладнай маркіроўкай наміналу пастаяннага току і адпаведным намінальным напругай. Засцерагальнікі пераменнага току не могуць бяспечна перарываць токі замыкання пастаяннага току.

Небяспека недастатковай адключальнай здольнасці:

Засцерагальнік з недастатковай адключаючай здольнасцю можа выбухнуць пры перапыненні вялікага току кароткага замыкання, ствараючы дугу і разлятаючыся смецце - надзвычай небяспечна.

Правіла замены:

Пасля таго, як засцерагальнік спрацаваў, заўсёды выяўляйце і ўхіляйце прычыну няспраўнасці, а потым замяняйце яго на засцерагальнік таго ж тыпу і з такім жа наміналам.

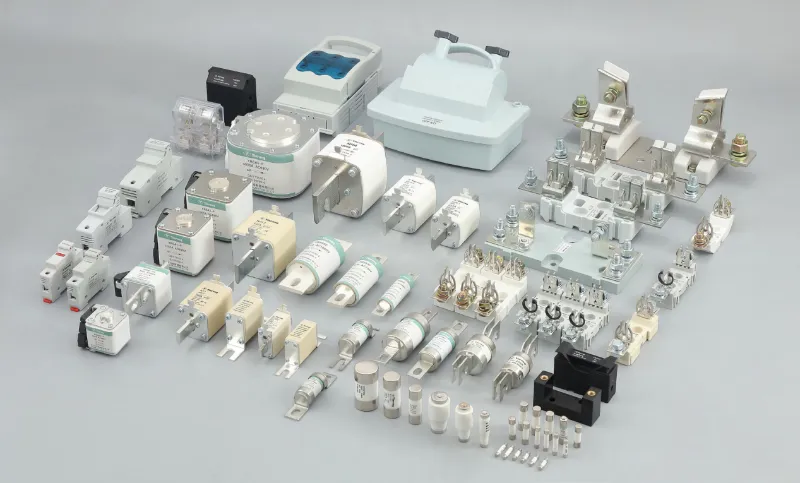

Выбар засцерагальніка зусім не такі просты, як «проста выберыце большы намінал» — ён патрабуе комплекснага разгляду шматлікіх зменных, такіх як напружанне, ток, тэмпература навакольнага асяроддзя, кідкі току і энергія кароткага замыкання. Няправільны выбар можа зрабіць прыладу абароны неэфектыўнай або нават стаць прычынай аварыі. Galaxy Fuse прапануе поўны спектрвырабы з засцерагальнікаўад 1A да 2000A, які ахоплівае пераменны ток 250В/500В/690В і DC 150В/500В/1000В, у тым ліку засцерагальнікі gG/gL агульнага прызначэння, засцерагальнікі для абароны рухавіка aM, хуткадзейныя засцерагальнікі для абароны паўправаднікоў і спецыяльныя засцерагальнікі пастаяннага току для PV/назапашвання энергіі. Мы таксама забяспечваем поўныя крывыя час-ток і падтрымку выбару даных I²t. Наша тэхнічная каманда можа дапамагчы вам з глыбокімі паслугамі па выбары, такімі як разлікі зніжэння номіналаў, праверка адключальнай здольнасці і ацэнка тэрміну старэння.

Выбіраеце засцерагальнікі для праекта? Усё яшчэ сумняваецеся ў сцэнарах абароны ад пастаяннага току або высокага току кароткага замыкання?

Не саромейцесякантактуКаманда Galaxy Fuseу любы час або пакіньце паведамленне ніжэй. Проста падайце нам ваша працоўнае напружанне, нармальны ток нагрузкі, кідкі пікавага току і тэмпературу навакольнага асяроддзя, і мы парэкамендуем вам самую бяспечную і эканамічную мадэль засцерагальніка.
