Аналіз выбару засцерагальнікаў для абароны фотаэлектрычнага масіва ў сонечнай фотаэлектрычнай сістэме вытворчасці электраэнергіі

Фотаэлектрычная сістэма вытворчасці электраэнергіі (скарочана як PV) складаецца з кампанентаў і падсістэм, якія могуць непасрэдна пераўтварыць энергію падаючай светлавой энергіі ў электрычную энергію, з якой з'яўляецца асноўны блок. Фотаэлектрычны масіў наўпрост пераўтварае падаючае сонечнае выпраменьванне ў харчаванне пастаяннага току, падключыўшы сонечныя батарэі да скрынкі злучэння фотаэлектрычнага масіва, а затым пераўтварае яго ў інвертар альбо непасрэдна прымяняе яго праз скрынку злучэння. У якасці часткі сістэмы, якая складае да 70% ад кошту, абарона фотаэлектрычнага масіва і аптымізацыя эфектыўнасці вытворчасці электраэнергіі сталі ключавымі абладкамі тэхналагічнага развіцця.

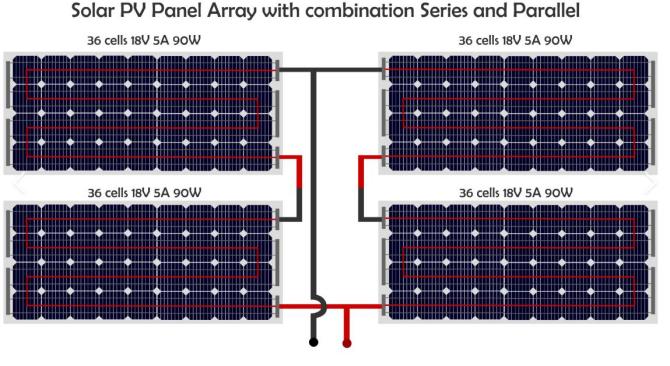

Для таго, каб павысіць эфектыўнасць фотаэлектрычнай сістэмы, некалькі фотаэлектрычных панэляў злучаюцца паслядоўна, утвараючы фотаэлектрычную радок, а некалькі груп фотаэлектрычных радкоў падключаюцца паралельна, утвараючы фотаэлектрычны масіў. Ток фотаэлектрычнага масіва збліжаецца праз скрынку для злучэння і трапляе ў спасылку прыкладання ўніз. Для таго, каб прадухіліць фотаэлектрычную панэль, каб стаць энергетычнай нагрузкай і ўплываць на агульную эфектыўнасць вытворчасці электраэнергіі, калі ўзнікае няспраўнасць, і прадухіліць празмерную небяспеку, выкліканую зман або лакальнымі парушэннямі, кожная фотаэлектрычная радок неабходна ўсталёўваць з засцерагальнікамі на абодвух канцах. Калі ў фотаэлектрычнай радку ўзнікае няспраўнасць кароткага замыкання, засцерагальнік серыі хутка дзьмуць і ізалюе няспраўную частку, каб забяспечыць нармальную працу масіва ў цэлым.

Акрамя таго, засцерагальнікі масіваў таксама могуць забяспечыць абарону ад токаў, якія падаюцца назад ад кампанентаў уніз, асабліва калі ток кароткага замыкання вышэй, чым ток адной радка PV. Намінальная ёмістасць засцерагальніка павінна мець магчымасць ахопліваць такія экстрэмальныя ўмовы, каб абараніць бяспечную працу сістэмы.

Міжнародныя стандарты і ўнутраныя характарыстыкі

З пункту гледжання абароны PV DC, адпаведныя міжнародныя і ўнутраныя стандарты даюць важныя рэкамендацыі. Напрыклад, артыкул 690.99 Нацыянальнага стандарту ЗШАРыс/NFPA 70"Нацыянальны электрычны кодэкс" (NEC) выразна гаворыцца, што правадыры і абсталяванне ў падсістэмных схемах PV, выходныя схемы PV, выходныя схемы інвертара і ланцугі батарэі захоўвання энергіі павінны адпавядаць патрабаванням праваабаронцаў і абароны абсталявання. Акрамя таго, Кітай прымае эквівалентны стандарт IECGB/T 16895.32-2021, што прадугледжвае, што пры стандартных умовах тэставання, калі пастаянны ток, які пераносіць кабель, роўная або больш за 1,25 разы больш, чым перагружаная абарона ад перагрузкі, але таксама рэкамендуецца выбіраць засцерагальнікі ў спалучэнні з канкрэтнымі інструкцыямі вытворцы.

IEC распрацаваўIEC 60269-6 СтандартУ прыватнасці, для фотаэлектрычных засцерагальнікаў абароны сістэмы, што выразна прадугледжвае патрабаванні да прадукцыйнасці фотаэлектрычных засцерагальнікаў, напрыклад, магчымасць супрацьстаяць бесперапынным кароткатэрміновым замыкальным токам і хутка дзьмуць. У той жа час тэхнічная спецыфікацыя ULТэма 2529Забяспечвае важныя рэкамендацыі для нізкага напружання ў фотаэлектрычных сістэмах. Абодва крыху адрозніваюцца ў разліку току дзьме і выкарыстанні каэфіцыентаў карэкцыі тэмпературы.

Размовы аб выбары засцерагальнікаў

Пры выбары засцерагальнікаў у фотаэлектрычных сістэмах наступныя паказчыкі павінны быць сканцэнтраваны на:

Намінальнае напружанне: намінальнае напружанне засцерагальніка павінна адпавядаць максімальнаму напружанню адкрытага замыкання (VOC), якое можа дасягнуць сістэмы. Асабліва ў халодных участках варта ўлічваць значэнне карэкцыі напружання адкрытага контуру фотаэлектрычнай панэлі пры найменшай тэмпературы навакольнага асяроддзя.

Ацэнка току: для засцерагальнікаў, злучаных паслядоўна з фотаэлектрычнымі панэлямі, звычайна патрабуецца намінальны ток у ISC (ISC-ток кароткага замыкання) звычайна патрабуецца. Стандарт IEC пераглядаецца да ISC IN1,42, а стандарт ЗША UL складае ≥1,35 ISC. Яго трэба выбіраць у спалучэнні з фактычным асяроддзем прыкладання.

Парушэнне ёмістасці: Зборная ёмістасць засцерагальніка павінна быць дастатковай, каб справіцца з пікам току кароткага замыкання і абараніць абсталяванне ад пашкоджанняў.

Экалагічная адаптацыя: У выпадку высокай тэмпературы або шчыльнай ўстаноўкі намінальнае значэнне павінна быць належным чынам зніжана ў адпаведнасці з рэкамендацыямі вытворцы засцерагальнікаў для забеспячэння доўгатэрміновай стабільнай працы.

Выснова

Устаноўка пастаяннага току засцерагаецца ў фотаэлектрычных масівах не толькі неабходным сродкам для абароны абсталявання і павышэння эфектыўнасці вытворчасці электраэнергіі, але і важнай мерай для забеспячэння бяспечнай працы ўсёй сістэмы. Разумны выбар засцерагальнікаў патрабуе ўсебаковага разгляду такіх фактараў, як працоўная серада фотаэлектрычных панэляў, току кароткага замыкання, напружанне з адкрытым контурам і г.д., каб забяспечыць доўгатэрміновую надзейнасць і эканомію сістэмы.

Напрыклад, Zhejiang Galaxy Fuse Co., Ltd's1000VDC 30A 10x38mm Solar Py Link Face Linkі1500VDC 30A 10x85mm Solar PV -засцерагальнікі1500VDC 630A 3L Тып засцерагальніка тыпу PVФотаэлектрычныя засцерагальнікі шырока выкарыстоўваюцца ў клавішных пазіцыях фотаэлектрычных падлучэнняў. Дзякуючы выдатнай прадукцыйнасці і высокастандартнай сертыфікацыі, гэтыя засцерагальнікі забяспечваюць стабільныя і надзейныя рашэнні для праектаў фотаэлектрычнай электраэнергіі, дапамагаючы сістэме эфектыўна працаваць.
